电子后视镜（CMS）

  • 概述
  • 功能框图
  • 技术课程
  • 推荐新闻

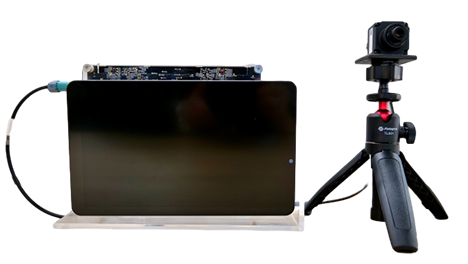

  • 电子后视镜.png

方案优势

摄像头模组：

  • OMNIVISION 的 OX03C10,1/2.6 英寸光学格式，1920x1280 @60FPS，3.0 μm，支持 HDR、LFM、ASIL-C

  • MAXIM Serilizer MAX96717F ASIL-B

  • 镜头视场角 60°

  • 支持温度传感器和PTC

CMS主板：

  • 处理器： HPMicro HPM68A0， 600MHz RISC-V， GPU， SD card， USB OTG， 2 个 LVDS/MIPI 显示端口， 2 个 MIPI CSI 输入

  • 用于检测 REV ILL ACC 数据的 GPIO，GW5210 异常检测

  • ADC、GPIO控制高边开关WSQ7140，用于摄像机配电、PTC

  • CANFD用于与车辆的CAN网络通信，接收车速、方向盘角度、转向信号灯、外后视镜调节、外后视镜预设等。

  • 1Gbps 以太网，用于 OTA 和诊断

  • 600MHz RISC-V CPU 用于目标检测模型推理

  • 通过 2 个 TOF 检测四个手势

  • 去序列化器MAX96714从相机模块接收原始数据

  • ISP GW5210，高性能 IQ。HDR、LFM、AWB/AE

  • 去畸变、OSD、平移/倾斜/变焦

  • 摄像机故障检测

  • 输出 1280 x 720 60fps YUV422 到 CPU

  • 将摄像头模块原始数据旁路至ADAS/E-cockpi

功能框图
