车载数字仪表方案01

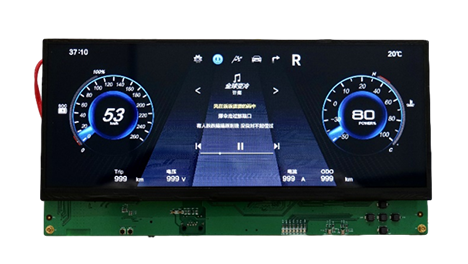

基于HPM6800系列微控制器开发的12.3寸汽车仪表解决方案，使用FreeRTOS 实时操作系统，满足快速开机和运行过程中的实时性要求。屏幕采用双通道LVDS高清液晶屏，显示内容基于QD Plus图形引擎开发，支持最高分辨率可达1080P。该方案满足车规AEC-Q100等级，具备快速启动、低功耗、高安全性、便捷开发、支持信息安全等特点。HPM6800系列GPU支持OpenVG接口，提供超强加速性能，在实现双虚拟指针及拖尾的情况下，达到60FPS的优异图形性能，同时内置JPEG硬件解码可以大幅度降低存储成本。顺微电子基于HPM6800的数字仪表方案能实时、清晰、直观地显示车辆的各种属性，为驾驶员带来更安全、更智能化的交互体验。

芯片优势：

先楫半导体HPM6800系列产品主频高达600MHz，内置RISC-V内核，算力高达1710DMIPS。
采用了高性2.5D OpenVG GPU，支持OpenVG Lite图形库和2D图形加速PDMA。内置1MB SRAM，支持DDR2/DDR3/DDR3L接口，2个SD/eMMC控制器，提供高效的内存管理。
集成2组 4 Lane MIPI-DSI/LVDS-Tx 显示接口和2组 2 Lane MIPI-CSI/LVDS-Rx 摄像头接口，满足多种图像连接需求。
集成JPEG编解码器。
4路音频输出，多路语音及麦克风接口。
1路千兆以太网，1个2Msps 16位高精度ADC。
丰富外设：1路高速USB，8路CAN FD，9个UART，4个SPI，4个I2C。
集成AES128/256,SHA256加速引擎和硬件密钥管理器，支持固件软件签名认证，加密启动，加密执行；可防止非法的代码替换，篡改或复制。
单芯片MCU开发简便，启动时间低至百毫秒，支持各种低功耗模式。
符合车规AEC-Q100 等级 2。
