开发者分享 | HPM5300EVK 优秀测评报告（一）

今天来看看先楫HPM5361的ADC读取例程，先楫HPM5361的ADC是支持16位的模数转换的，精度比一般的MCU 12位/10位的ADC都要高；采样精度更高。

打开了HPM5361的ADC16的程序

程序实例包括了ADC的四种读取模式

/** @brief Define ADC16 conversion modes. */

typedef enum {

    adc16_conv_mode_oneshot = 0,     单次转换

    adc16_conv_mode_period,

    adc16_conv_mode_sequence,

    adc16_conv_mode_preemption

} adc16_conversion_mode_t;

查看程序中使能的ADC口，可以在board.h里找到定义的ADC 口；这里使用的是ADC0.11;也可以自行修改。

ADC0.11在板子上是左边接口的ADC-A

程序默认输出是16位的数，为了直观点输出电压，我这里在第一种转换下修改了读取的处理，将读到的ADC值转化为电压值；

修改后通过串口的返回值就可以很直观的看到测试的电压值啦。

PWM的全称是脉冲宽度调制，常用于设备控制，例如驱动电机，LED调光，无源蜂鸣器发声等等。

HPM5361硬件上PWM的引脚参考原理图是以下的引脚

首先是初始化IO口配置成PWM输出

板上配置PWM的PWM0 ，时钟，PWM输出的通道

PWM的时钟是连接在AHB外设的频率160MHz，从规格书上查到

加载reload是PWM的周期时间，设置为20 Khz的载波周期时间是50us，其他PWM周期可以调整参数

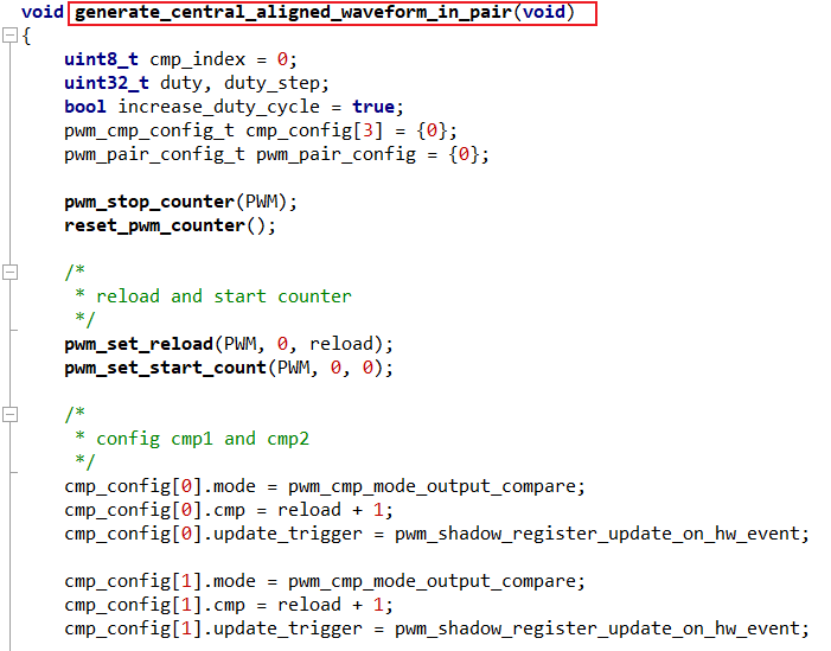

我想配置输出PWM互补模式，带死区输出；参考了例子的

generate_central_aligned_waveform_in_pair】

对于PWM需要配置好STA起始寄存器，RLD重载寄存器，比较寄存器CMP，互补的配置，死区时间

具体的配置程序

PWM 互补占空比更新程序；配置CMP1，CMP2的值；CMP1~CMP2的差值是正占空比的大小。
